Kvadratinis ir stačiakampis plieninis vamzdis
Produkto pavadinimas:Kvadratinis vamzdis, Stačiakampis vamzdis, shs, rhs, dėžutės vamzdis
Standartas:ASTM A500, EN10219, JIS3466, GB/T 6728, EN10219
Medžiaga:Q195,Q235,Q355
Dydis:Kvadratinis vamzdis: nuo 10x10 mm iki 500x500mm; stačiakampis vamzdis: nuo 20x40mm iki 300x500mm
Paviršius:Juoda spalva gali būti cinkuota, aliejus, dažyti, milteliai.
Anti - aprūdijusi danga:Pre - cinkuotas (cinko danga: 40-80 g/m2)
Karštai pamirkyti cinkuota (cinko danga: 200–600 g/m2 )
Sienų storis:1,0 mm iki 30 mm （
Ilgis:Bendras 5,8 m, 6 ar 12 m arba supjaustytas, jei reikia nuo 2 m iki 12 m
Aprašymas:Kvadratinis stačiakampis anglies plieninis vamzdis nurodo plieninį vamzdį, pagamintą iš anglies plieno, su atitinkamai kryžminiu - kvadrato ir stačiakampio dalimis.
Stačiakampio plieno vamzdis
Karštai pamirkyti cinkuotė: nuo 20x40 mm iki 300x500mm
Išankstinis galvas: nuo 6x10 mm iki 50x100mm
kvadratinis plieninis vamzdis
Karšta pamirkyta cinkuota: nuo 20x20 mm iki 500x500mm
Išankstinis galvas: 10x10mm iki 75x75mm
Kvadratinis stačiakampio vamzdžio specifikacija
| Kvadratinė tuščiavidurė sekcija | Stačiakampė tuščiavidurė sekcija | Sienos storis |
|
| mm | mm | mm | |
| 20*20 25*25 30*30 | 20*40 30*40 | 1.7-2.75 | |
| 40*40 50*50 | 30*50 25*50 30*60 40*60 | 1.2-4.75 | |
| 60*60 | 50*70 40*80 40*50 | 1.2-5.75 | |
| 70*70 | 60*80 50*80 100*40 | 1.5-5.75 | |
| 80*80 75*75 90*90 | 60*100 50*100 120*60 100*80 | 1.5-8.0 | |
| 100*100 | 120*80 | 1.7-8.0 | |
| 120*120 | 160*80 150*100 140*80 | 2.5-10.0 | |
| 140*140 150*150 | 100*180 200*100 | 2.5-10.0 | |
| 160*160 180*180 | 200*150 | 3.5-12.0 | |
| 200*200 | 250*150 | 3.5-12.0 | |
| 250*250 280*280 | 250*200 300*200 | 4.5-15.75 | |
| 300*300 | 350*200 350*250 400*200 | 4.5-15.75 | |
| 350*350 | 350*300 450*250 400*300 500*200 | 4.5-15.75 | |
| 400*400 500*500 | 450*300 450*200 400*350 400*250 500*250 500*300 400*600 | 4.5-20.0 |
Šiek tiek paviršiaus apdorojimo
Cinkuotas:Sudaro puikų atsparumą korozijai, susidarant ant paviršiaus cinko dangos, apsaugant plieną nuo rūdžių ir pablogėjimo.
Alyvos:Padeda išvengti rūdžių ir suteikia tam tikrą tepimą, apsaugant paviršių laikant ir gabenant.
Nutapytas:Leidžia pritaikyti spalvas, padidina estetinį patrauklumą ir suteikia tam tikrą apsaugą nuo korozijos.
Milteliai:Sukuria patvarią ir vienodą dangą, užtikrinančią gerą atsparumą korozijai, kietumui ir atsparumui dilimui.
Plikas/natūralus
Juoda dažyta
Cinkuotas
Kvadratinis stačiakampio vamzdžio standartas
| Plieno klasė | Q 195=S195 / A53 A laipsnis Q 235=S235 / A53 B / A500 laipsnio A / STK400 / SS400 / ST42.2 laipsnis Q 355=S355JR / A500 B laipsnis C klasė |
|
|
| Specifikacijos |
OD: 20*20 mm ~ 500*500 mm; 20*40 mm ~ 300*500 mm WT: 1,2 mm ~ 20 mm Ilgis: 2,0m ~ 12 m |
||
| Anti - aprūdijusi danga | Pre - cinkuotas (cinko danga: 40–80 g/m2) Karštai pamirkyti cinkuota (cinko danga: 200–600 g/m2) |
||
| Standartas | EN10219, ASTM A500 A36, GB/T 6728, JIS G3466 ,, EN10210 |
EN10219 yra Europos konstrukcinio plieno stačiakampio kvadratinio vamzdžio standartas, o ASTM A 500 yra Amerikos konstrukcinio plieno kvadratinio stačiakampio vamzdžio standartas.
Minimalus tuščiavidurio skilties kvadratinių stačiakampių vamzdžių tempimo stipris ASTM 500 standartas gali būti didesnis tam tikrų dydžių ir pažymių vamzdžiams.
Kvadratinių stačiakampių vamzdžių suvirinimo siūlės EN10219 standarte gali prireikti destruktyvių bandymų ne -, kad būtų galima patikrinti jų vientisumą.
Jie kiekvienas turi savoCheminė sudėtis, mechaninės savybės, matmenys ir tolerancijos standartai.
| Specifikacijos | Cheminis reikalavimas (%) | Fizinis reikalavimas | Pailgėjimo min (%) | ||||||||
| C | Si | Mn | P | S | Kiti | Tempimas Strengtr Min MPA (PSI) | Derling Strengt Min MPA (PSI) | Išilginė kryptis | Skersinis Kryptis |
||
| (Maks.) | Maks.) | (Maks.) | Maks.) | (Maks.) | |||||||
| BS EN10219 | S235JRH | 0.17 | 1.4 | 0.045 | 0.045 | 0.009(N | 360-510MPA (<3mm 340-470MPA (didesnis arba lygus 3, mažesnis arba lygus 40 mm |
235MPA (mažiau arba lygus 16 mm 225Mpa (>16< 40 mm) |
24 mažiau arba lygus 40 mm) | 20 (laipsnis) | |
| S275Joh | 0.2 | 一 | 1.5 | 0.04 | 0.04 | 0.009(N | 430-580MPA (<3mm 410-560MPA (=3 mažesnis arba lygus 40 mm) |
975mna (mažiau arba lygus 16 mm 265Mpa (>16 mažiau arba lygus 40 mm |
20 mažesnis arba lygus 40 mm) | 0 | |
| S275J2H | 0.2 | 1.5 | 0.035 | 0.035 | 20 | ||||||
| S355Joh | 0.2 | 0.55 | 1.6 | 0.04 | 0.04 | 0.009(N | 510-680MPA (<3mm) 490-630Mpa(23 40 mm |
355MPA (mažesnis arba lygus 16 mm 345Mpa (>16 mažiau arba lygus 40 mm |
20 mažesnis arba lygus 40 mm) | ||
| S355J2H | 0.2 | 0.55 | 1.6 | 0.035 | 0.035 | 20 | |||||
| ASTM A500 | A | 0.3 | 1.4 | 0.045 | 0.045 | Cu didesnis arba lygus 0,20 Kada Reguirec |
310MPA (45000 psi) |
Z70MPA 39000 psi |
25 | ||
| B | 0.3 | 1.4 | 0.045 | 0.045 | 400MPa (58000 psi |
315MPA (46000 psi |
23 | ||||
| C | 0.27 | 1.4 | 0.045 | 0.045 | 425MPA 62000 psi) |
345MPA 50000 psi |
21 | ||||
| D | 0.3 | 1.4 | 0.045 | 0.045 | 400MPa 58000 psi) |
250MPa (38000 PSL |
23 | ||||
Kvadratinis stačiakampio vamzdžių gamyba
Gamindami kvadratinį stačiakampį plieninį vamzdį statybų konstrukcijoms, „YouFa“ plieninis vamzdis pirmiausia pasirenka aukštą - kokybišką anglies plieninę žaliavą, supjaustant jas į tinkamas ruošinius, o paskui naudoja karštos formavimo technologiją, kad galėtų jas iš anksto formuoti. Po suvirinimo ir suvirinimo apdorojimo atliekamas dydžio reguliavimas ir terminis apdorojimas, o pagaliau atliekamas paviršinis cinkizuojantis gydymas ir kokybės patikrinimas. Atlikus apžiūrą, atliekama pakuotė ir laikymas.
Gaminant švelnų plieninį kvadratinį vamzdį, šiems veiksmams reikia ypatingo dėmesio
Formavimo procesas
Karštas formavimas ar šalčio formavimas gali paveikti stačiakampio plieno vamzdžio formą ir matmenų tikslumą.
Aukšto dažnio suvirinimas
Suvirinimo kokybė yra labai svarbi plieno kvadratinių vamzdžių stiprumui ir sandarinimui. Tai turės įtakos kvadratinių plieninių vamzdžių struktūriniam stabilumui ir korozijai.
terminis apdorojimas
Tinkamas terminis apdorojimas gali optimizuoti kvadratinių plieno vamzdžių mechanines savybes, tokias kaip stiprumo, tvirtumo ir kietumo pagerinimas.

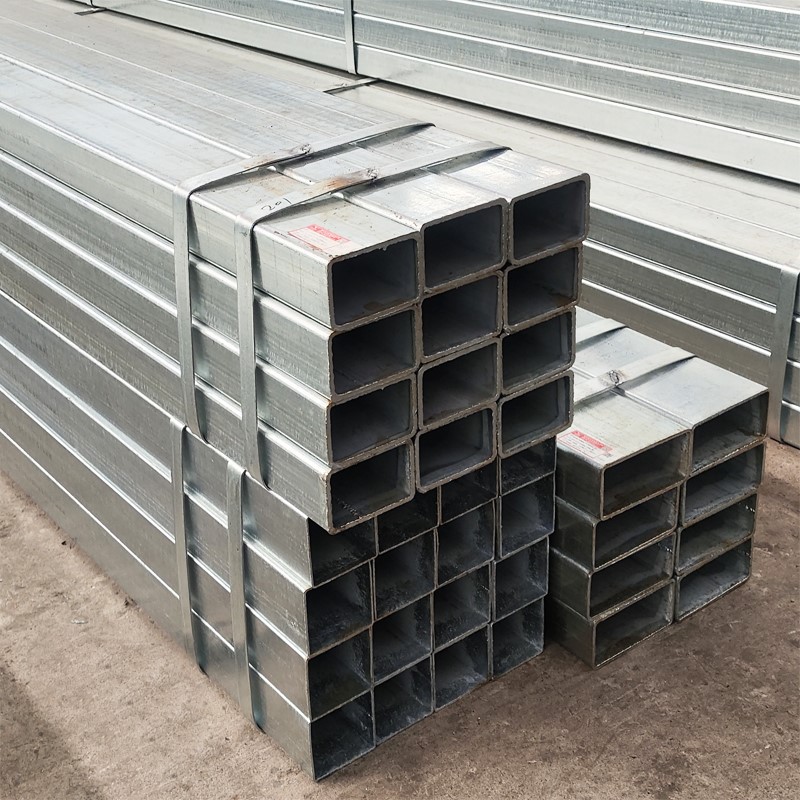

Kvadratinis stačiakampio vamzdžio pakavimas ir pakrovimas
Paprastai tinkamos susiejimo medžiagos yra pasirinktos tiekti pakuotes, tokias kaip plieninės juostelės, plieniniai laidai ar plastikinės juostos. Ilgesniems plieniniams vamzdžiams surinkimo taškai gali būti tinkamai padidinami, kad pernešimo metu būtų išvengta ERW juodo kvadratinio stačiakampio plieno vamzdžio.
Norėdami pakuoti karšto panardinimo cinkuoto kvadrato ir stačiakampio vamzdžio, mes galime pateikti įvairius pakavimo būdus, tokius kaip plastikinės plėvelės pakuotė, rėmo fiksuota pakuotė ir rūdžių atsparios popieriaus pakuotė. „YouFa“ plieno vamzdis taip pat gali pritaikyti pagal klientų reikalavimus.
 |
 |
 |
 |
 |
Kvadrato ir stačiakampio plieno vamzdžių produktas
Kvadratinio stačiakampio plieno vamzdžio taikymas
Statybos atrastas - naudojamas už konstrukcinę sistemą, teikiant paramą ir stabilumą. Padarykite balkonų turėklus, laiptų turėklus ir kt.
Mechaninė gamyba - kaip mechaninės įrangos komponentai, tokie kaip rėmai ir laikikliai. Naudojamas mašinų įrankių lovoms, darbkapiniams ir kt.
Transportas - naudojamas automobilių rėmams ir važiuoklės komponentams. Geležinkelio ir geležinkelio tranzito metu jis naudojamas vikšrinių atramų, signalų stulpų ir kt. Gaminti
Baldų gamyba - sukurkite stalų ir kėdžių karkasą, lovų skeletą ir kt.
Žemės ūkio laukas - sukurkite šiltnamio efektą sukeliančius rėmus ir veisimosi įrangos atramines struktūras.
Elektros galia - kaip naudingumo stulpų atraminė konstrukcija, gatvės lempų laikikliai ir kabelių dėklai.
Lentynos ir saugojimas - - stalo kolonos ir sijos lentynoms, siekiant pagerinti saugojimo vietos panaudojimą ir stabilumą.
Energetikos sektorius - Solar Pole Monstalation laikiklis
Dekoravimo inžinerija - naudojama kurti unikalias dekoratyvines formas tiek vidiniams, tiek išoriniams architektūriniams stiliams, padidinant estetiką.
Kodėl verta rinktis „YouFa“ plieninį vamzdį
„Tianjin Youfa Steel Pipe Group Co., Ltd.“ buvo įkurta 2000 m. Liepos 1 d., YouFA yra didelio masto plieno gaminių gamybos įmonė. 2020 m. Gruodžio mėn. „YouFA Group“ sėkmingai nusileido ant pagrindinės Šanchajaus vertybinių popierių biržos valdybos. Mes daugiausia gaminame ERW plieninius vamzdžius, cinkuotą plieninį vamzdį, tuščiavidurius pjūklo plieninius vamzdžius, SSAW plieninius vamzdžius, plastikinį pamušalo kompozitinį vamzdį, plastikinį plieninį vamzdį, nerūdijančio plieno vamzdį ir vamzdžių montavimą ir kt.
Mes sukūrėme ilgą - terminuotą bendradarbiavimą su daugeliu klientų ir gavome pagyrų žodį iš klientų visame pasaulyje. Norminių QAS nustatymas, mes įsigijome API5L, ISO9001, ISO14000, ISO18000, FPC, BSI ir UL/FM kokybės sistemos sertifikatus.
Anglies plieno vamzdžiai atitinka šiuos standartus: API 5L, ASTM A53/A500, ASTM A795, EN10219/10255, BS1387, BS1139, EN39, ISO65, DIN2440, JIS G3444/3466 ir kt. Ir yra patvirtinti trečiosios šalies. Jie plačiai naudojami naftos ir gamtinių dujų, žemo slėgio skysčių ir mineralinių miltelių tiekimo, pramoninių ir civilinių statybų laukų ir polių lauke.
Kaip vadinami kvadratinių plieninių vamzdžių?
Kvadratiniai plieniniai vamzdžiai paprastai vadinami „kvadratinėmis tuščiaviduriais sekcijomis“ arba „kvadratinių plieninių tuščiavidurių dalimis“ pramonėje. Jie taip pat gali būti tiesiog vadinami „kvadratinio plieno vamzdžiais“ arba „kvadratiniais vamzdeliais“ trumpam.
Kai kuriose šalyse jos gali būti vadinamos „kvadratinio plieno tuščiaviduriais sekcijomis“ arba „kvadratinių dėžučių sekcijomis“. Taip pat žinomas kaip „kvadratinio plieno tuščiaviduriai vamzdžiai“ arba „kvadratiniai konstrukciniai vamzdžiai“.
Kaip išmatuoti kvadrato ar stačiakampio vamzdžio dydį?
Norint išmatuoti kvadratinių ar stačiakampių vamzdžių dydį, reikia atsižvelgti į du pagrindinius matmenis: išorinis ilgis ir sienos storis.
Išorinis ilgis yra atstumas nuo vieno išorinio kvadratinio kryžiaus krašto - sekcijos iki priešingo išorinio krašto, kurį galima išmatuoti naudojant skaitmeninį apkabą arba plieninį liniuotę. Paprastai matuojama milimetrais (mm), centimetrais (cm) arba coliais.
Išoriniam ilgiui padėkite matavimo įrankį išilgai vienos kvadratinio kryžiaus pusės - sekcijos, užtikrindami, kad jis būtų statmenas kraštui, ir išmatuoti iš vieno išorinio krašto į kitą. Stačiakampiams plieniniams vamzdžiams, atsižvelgiant į dviejų skirtingų šoninių ilgių, būtina išmatuoti išorinio stačiakampio ilgį ir plotį. Taip pat įsitikinkite, kad matavimai bus vertinami statmenai kraštui.
Sienų storiui storis matuojamas kruopščiai išdėstant apkabos žandikaulius toje pačioje padėtyje ant vamzdžio sienos vidinio ir išorinio paviršiaus, o skirtumas tarp dviejų matavimų yra sienos storis. Svarbu išmatuoti keliose vietose aplink vamzdyną, kad būtų atsižvelgiama į visus storo pokyčius.
Pvz., Jei kvadratinio vamzdžio išorinis ilgis yra 50 mm, o sienos storis yra 3 mm, jis apibūdinamas kaip 50 x 50 x 3 mm kvadratinis vamzdis. Vidinis ilgis yra 50- (2 x 3) =44 mm, o vamzdyną taip pat galima apibūdinti kaip 44 x 44 x 3 mm kvadratinį vamzdyną. Jei stačiakampio plieno vamzdžio išorinis ilgis yra 80 mm, išorinis plotis yra 60 mm, o sienos storis - 4 mm, jis apibūdinamas kaip 80 x 60 x 4 mm stačiakampio plieno vamzdis. Vidinis ilgis yra 80- (2 x 4) =72 mm, o vidinis plotis yra 60- (2 x 5) =52 mm.
Galutinis DUK vadovas pastolių vamzdis
Kas yra kvadratinio vamzdžio metalas?
+
-
Kvadratinio vamzdžio metalas reiškia struktūrinės medžiagos tipą tuščiavidurio vamzdžio pavidalu su kvadratinio kryžiaus - skyriumi. Paprastai jis gaminamas iš įvairių metalų ar lydinių, o plienas yra labiausiai paplitęs. Metalinis kvadratinis vamzdis suteikia keletą pranašumų. Tai suteikia gerą jėgą ir tvirtumą dėl savo formos ir medžiagos sudėties. Jis gali būti lengvai pagamintas ir suvirinamas, leidžiantis sukurti įvairias struktūras ir rėmus. Metalo kvadratinio vamzdžio savybės ir pritaikymai priklauso nuo naudojamo specifinio metalo ar lydinio. MOR pavyzdys, plieniniai kvadratiniai vamzdžiai yra plačiai naudojami statybose rėmeliams, tvoroms ir turėklams.
Koks yra kvadratinio vamzdžio pranašumas?
+
-
Struktūrinis stabilumas: dažniausiai naudojamas pastatant pastolius ir pramoninius stelažus.
Erdvės panaudojimas: Tai naudinga saugojimo sistemose ir gaubtuose.
Estetinis patrauklumas: jie gali pridėti modernų ir švarų dizainą tiek architektūros, tiek baldų gaminimo srityje.
Universalumas: kvadratinius vamzdelius galima lengvai supjaustyti, suvirinti ir pagaminti, kad atitiktų konkrečius projektavimo reikalavimus.
Stiprumas ir patvarumas: pagaminti iš tokių medžiagų kaip plienas ar aliuminis, jos dažnai yra stiprūs ir atsparūs nusidėvėjimui, užtikrindami ilgą gyvenimo trukmę.
Ar stiprus yra cinkuotas kvadratinis plienas?
+
-
Medžiagos sudėtis: aukšta - kokybiški lydiniai ar specifiniai plieno laipsniai gali pasiūlyti didesnį stiprumą.
Matmenys: kvadrato dalies dydis ir storis turi įtakos jo stiprumui. Didesnės ir storesnės sekcijos gali atlaikyti didesnes apkrovas.
Galvanizacijos procesas: Įprasti cinkuotų kvadratinių plienai turi išeigos stiprumą nuo maždaug 250 MPa iki daugiau nei 550 MPa, o didžiausias tempimo stipris - nuo 350 MPa iki 800 MPa ar daugiau.
Kodėl cinkuotas kvadratinis plienas toks populiarus?
+
-
Atsparumas korozijai: Galvanizacija suteikia apsauginę cinko dangą, kuri padeda išvengti rūdžių ir korozijos.
Stiprumas ir patvarumas: kvadratinis plienas suteikia gerą konstrukcinį stiprumą, o cinkizuodamas jis išlaiko šį stiprumą, tuo pačiu apsaugotą nuo skilimo.
Universalumas: Jį galima lengvai pagaminti ir supjaustyti norimą ilgį ir formas, leidžiančias pritaikyti įvairiuose projektuose.
Maža techninė priežiūra: Dėl atsparumo korozijai reikia laikui bėgant, norint sutaupyti priežiūros išlaidas ir pastangas, reikia minimalaus priežiūros.
Estetinis patrauklumas: jis turi švarią ir pramoninę išvaizdą, kuri gali būti estetiškai maloni tam tikrais moderniais ir tradiciniais dizainais.
Kas yra cinkuoto plieno laipsnis?
+
-
Cinkuotų plieno pažymiai nurodo plieno klasifikaciją ar specifikaciją, remiantis jo chemine sudėtimi, mechaninėmis savybėmis ir gamybos procesu. Dalyvaujantys veiksniai Cinclude: Anglies kiekis, lydinio elementai, derliaus stiprumas ir tempimo stiprumas
Kai kurie įprasti cinkuotų plieno laipsniai yra šie:
S235JR: žemas - anglies plieno laipsnis su vidutiniu stiprumu.
S355JR: siūlo didesnį stiprumą, palyginti su S235JR.
Pasirinkite S355JR sunkiose statybose. Mažesniems reikalavimams pakanka tokio lygio kaip S235JR.
